一般的少模光纖通信系統中，可以使用非模式選擇型光子燈籠或者模式選擇型光子燈籠作為復用/解復用器件。當使用非模式選擇型光子燈籠時，所有模式將發生強耦合。這種強耦合系統會導致所有模式之間產生很大的串?dāng)_從而惡化信號質量，從而必須在接收端采用多入多出的數字信號處理（MIMO-DSP）來消除這種串?dāng)_所帶來的影響。當模式數量較多時，這會使得MIMO算法復雜程度成比例的增長，最終導致無法實際應用。因此需要選擇模式選擇型光子燈籠，只利用圓形光纖中非簡并的模式群來進行信號傳輸，當非簡并模間的有效折射率差值很大時，模式間不會發生耦合，這樣接收端不再需要MIMO-DSP，也能充分利用系統中的所有模式提高模式利用率。

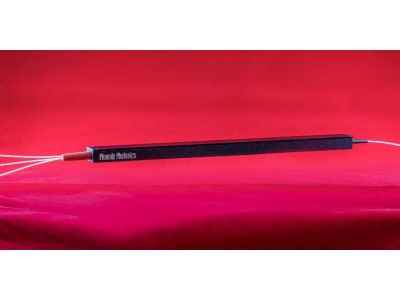

模式選擇光子燈籠
光子燈籠提供單分量多路復用器/多路解復用器，用于使用少模光纖（FMF）進行模式分割多路復用。 與替代方法不同，光子燈籠在與光纖傳輸相同的介質中制造，并在單個組件中提供最佳性能，緊湊的格式。 Phoenix Photonics利用內部專有技術制造 光子燈籠，以提供最佳性能。 提供3或6個光纖輸入，Photonic Lantern與市面上的FMF兼容。
全光纖光子燈籠是一種絕熱錐度，從輸入光纖到輸出時波導所支持的模式的過渡損耗很低。模式選擇燈是一種模式多路復用器，它將單模光纖的輸入轉換為輸出少模光纖中的特定模式。
Phoenix Photonics的光學指標是基于推出商用FMF，在交付前對齊并連接。
| SMF fiber # | 1 | 2 | 3 | 4 | 5 | 6 |
| Mode | LP01 | LP11a | LP11b | LP21a | LP21b | LP02 |
產品規格
| Parameter | 3-port fiber lantern | 6-port fiber lantern | |
| No. of input fibers | 3 | 6 | |
| Input fiber | Corning SMF28 | Corning SMF28 | |
| Connectors | Optional – please specify | Optional – please specify | |
| Output fiber1 | OFS two mode graded index | Four mode graded index | |
| Fiber coating | 245mm acrylate | 245mm acrylate | |
| Mode extinction | dB | >15 | >10 (LP01, LP11) >7 (LP21, LP02) |
| Insertion loss fiber in to fiber out2 | dB | <2.5 (max) | <4 (max) |
| Polarization dependent loss | dB | <0.5 (max) | <0.5 (max) |
| Total loss input to all SMF fibers to FMF | dB | --- | Typically 2.5 |
| Wavelength range | nm | 1450 - 1640 | 1520 - 1620 |
1 Alternative FMF fiber can be offered
2 Maximum across all fibers, excluding connectors
3 Maximum MDL across all fibers
