詳細信息

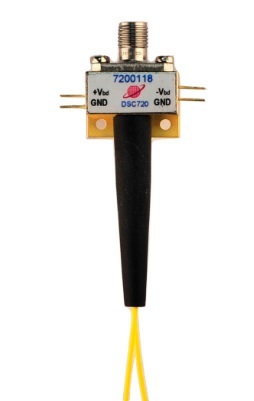

Discovery的DSC710和DSC720是“推挽式”InGaAs光電二極管，具有每個光電二極管可處理高功率光達+14 dBm的性能。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使這些設備成為數字和模擬應用的理想選擇。光電二極管的寬波長響應允許使用多種波長。

產品特點：

l  低PDL(典型0.05 dB)

l  標準化CMRR超過30 dB

l  可用光譜波長范圍為800-1650 nm

l  通過消除RIN和ASE噪聲的直流部分提高靈敏度

l  處理高光功率的InGaAs PIN光電二極管

l  小型化光纖尾纖封裝

l  提高高光功率處理的可靠性

l  覆蓋多波長的設備降低了操作和庫存成本

產品應用：

l  DPSK / DQPSK:微分相位/偏振移鍵控

l  或微分求積相移鍵控

l  高動態范圍，光纖模擬射頻鏈路

l  快速多普勒位移激光雷達測量

l  相干光波系統

l  布里淵散射- OTDR

l  測試與測量

產品參數：

最大額定值

DSC710中單個光電二極管的典型飽和電流

（5V反向偏置，RF頻率5GHz）

Discovery光電二極管和接收器家族的典型PDL與ORL

(樣本量:18臺設備)

10.709-Gb/sRZ-DPSK眼圖，適用于DSC720的7.5GHz LPF

DSC 720的10.709-Gb/s RZ-DPSK誤碼率與OSNR圖

測量OSNR性能的實驗測試設置：

RZ-DPSK占空比：50%

Tx消光比：12 dB

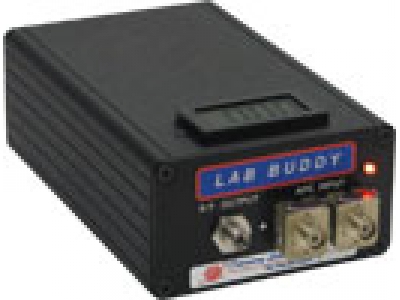

Lab Buddy:

選項2：“Lab Buddy”中帶有平衡光電二極管。“Lab Buddy”是一個多功能的O/E轉換器儀器如圖。

選項3：“Lab Buddy”中帶有可變光學延遲線的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。

選項4：在“Lab Buddy”中帶有光延遲線和LNA或TIA的平衡光電二極管。延遲線提供±300ps的延遲。可變光學延遲由控制平衡光電二極管對的一個輸入的前面板旋鈕設置, 另一個光電二極管輸入在可變范圍的中心設置有固定的光學延遲。

選項5：“Lab Buddy”中帶有LNA或TIA的平衡光電二極管。

選項6：平衡高度線性光電探測器(HLPD)Lab Buddy選項：

高線性的熱電冷卻710和720平衡光電探測器，具有>40 dBm雙音三階輸出截取點(OIP 3)，可從HLPD ? LabBuddy儀器獲得。反向偏置和推挽光電探測器對的溫度可以通過前面板或遠程串行計算機接口來控制和監控。此外，還監測各個光電探測器的直流光電流。

平衡HLPD Lab Buddy框圖：

DSC 720-HLPD? LabBuddy的典型線性度

注：

(1)光電探測器A的雙音OIP3(同相)= 41.7 dBm-4.8 dBm = 36.9 dBm

(2)光電探測器B的雙音OIP3(反相)= 41.5 dBm-4.8 dBm = 36.7 dBm

(3)平衡(推挽)操作中的雙音OIP 3 = 36.8 dBm+6 dBm = 42.8 dBm

平衡HLPD? LabBuddy軟件：

Discovery Semiconductors提供圖形用戶界面（GUI），可用于控制和監控來自計算機的平衡HLPD?LabBuddy儀器。對于那些希望編寫自己的軟件的人，請參考后面包含編程規范的章節。

遠程計算機接口：

平衡的HLPD? LabBuddy命令集包括用于查詢設備ID、設置點和相應的實際值的命令。以下指令集允許用戶通過RS232-over-USB接口與LabBuddy進行通信。

表1：平衡HLPD?LabBuddy命令集
