產品概述

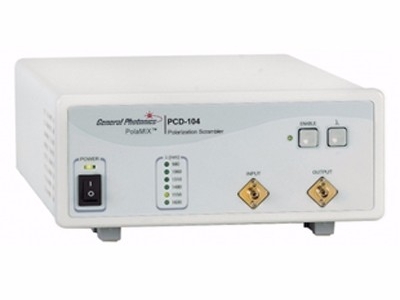

PCD-104擾偏儀使用了全光纖技術，有效地打亂偏振態。PCD-104擾偏儀實現的消偏具有多種重要應用。對輸入光進行擾偏可以消除測試中由于儀器的偏振敏感性帶來的測量不準確性，及由于PDG引起的系統性能退化的情況。擾偏儀還可用來簡化系統PMD監測。PCD-104具有極低的插入損耗、回反、和剩余相位和振幅調制等優越的性能。
主要特點
◆極低的插損和回反
◆低剩余相位和振幅調制
◆遠程操作波長控制
◆內置RS-232, GPIB 與 Ethernet通訊接口
主要應用
◆PDG消除
◆消除偏振
◆促進PMD仿真
◆確保偏振相關損耗PDL測試、測量
|
中心波長1 |
范圍 1，1260-1620 nm |
|
范圍 2，980-1310 nm |
|
|
波長范圍2 |
>100 nm |
|
插入損耗3 |
<0.6 dB with connectors (0.05 dB intrinsic) |
|
輸出偏振度4,5 |
< 5% |
|
平均PMD |
< 0.05 ps |
|
內在偏振相關損耗（PDL） |
<0.05 dB |
|
光回?fù)p |
>65 dB (without connectors) |
|
光功率 |
>1000 mW |
|
剩余幅度調制 |
<±0.01 dB |
|
剩余相位調制 |
<0.1π |
|
電源 |
100–240VAC, 50–60Hz |
|
功率 |
12 W |
|
擾頻 |
4 fixed frequencies between DC and 700 kHz |
|
通訊接口 |
RS-232, Ethernet, GPIB |
|
操作溫度 |
10to45°C |
|
存儲溫度 |
-10to50°C |
|
尺寸 |
2U, 19” 半架尺寸, 3.5”(H)x8.5”(W)x14”(L) |
備注:
1、波長: 光纖決定波長。
2、波長范圍：中心波長±50 nm.
3、插入損耗：SMF-28單模光纖. 其他光纖插損可能會有所增高, 尤其帶連接器.
4、偏振度：500Hz探測帶寬
5、通過在使用頻譜分析儀的輸出的光檢測器進行測定。放置在檢測器的前面的偏振器轉換的偏振調制幅度調制。
PCD-104-1-FC/APC
擾偏器,波長范圍： 1260-1620 nm, FC/APC接頭(其他接頭可選)
PCD-104-2-FC/APC
擾偏器. 波長范圍: 980-1310 nm. FC/APC接頭 (其他接頭可選)
