工作波長范圍

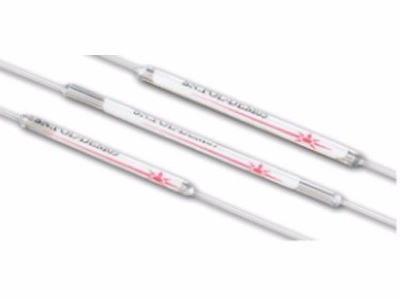

增強型全光纖起偏器適用于1280-1640nm波長范圍，固定尾纖類型Corning SMF28光纖。相比于普通全光纖起偏器，具有更高的消光比。
|
主要特點 |
主要應用 |
|
高消光比，低插損，近零回返 寬波長范圍 尺寸緊湊，非常堅固，全光纖結構 |
PMD測試，保偏模塊，PDL測試 光纖陀螺，偏振控制 偏振傳感系統，但偏振傳輸 |
主要技術參數
|
主要參數 |
Premium |
High Grade |
Wide Band |
|
波長范圍1 |
1280nm - 1320nm |
1280nm - 1320nm |
|
|
1480nm - 1530nm |
1480nm - 1530nm |
1280-1640nm |
|
|
1530nm - 1640nm |
1530nm - 1640nm |
||
|
最小消光比2 |
>40dB |
>50dB |
>30dB |
|
插損3 |
<0.5dB |
||
|
回?fù)p4 |
>70dB |
||
|
封裝尺寸5 |
50 x 2 dia |
||
|
操作溫度范圍6 |
-5 ~ 70℃ |
||
|
運輸/存儲溫度范圍7 |
-40 ~ 85℃ |
||
|
尾纖類型 |
SMF 28 |
||
|
尾纖長度8 |
1m，900um松套管可選 |
||
備注：
•所有參數在最惡劣環境測試所得，產品性能及其穩定。
•SM–單模光纖 : PM–保偏光纖
1.單模尾纖起偏器提供全波段，性能參數根據以下波段測試所得：
Type 15–1530nm to 1640nm
Type 14–1480 nm to 1530 nm
Type 13–1280nm to 1320nm
2.消光比值適用于所有波長范圍
3.插損典型值 0.2dB (SM/SM) ，1dB (PM/PM), 不包含連接器。
4.全光纖起偏器回?fù)p>70dB。
5.尺寸為mm。
6.操作溫度適用于通信波段操作
7.全光纖起偏器非常堅固，易于存儲，運輸。
8.尾纖長度正常不超過1m。
訂購信息：
|
POL-AA-BB-SS-D-E |
|||
|
AA：模式 |
PR – Premium |
HG - High Grade |
WB – Wide band |
|
BB：波長 |
15-1530nm |
14-1480nm |
13-1300nm |
|
D：連接器 |
0-無 |
1-FC/SPC |
2-FC/APC |
|
E：尾纖 |
0-裸纖 |
1-900um松套管 |
-- |
