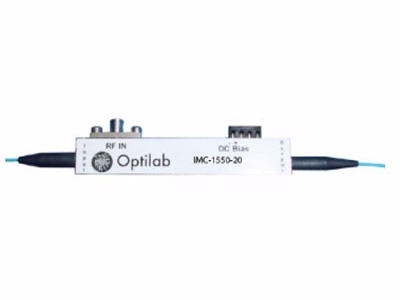

美國Optilab公司緊湊型鈮酸鋰電光強度調制器操作波長：1530-1610nm，帶寬20GHz，30GHz，40GHz，低插損，高回損，高消光比，集成PD，超低溫版低至-55℃可供用戶選擇應對各種惡劣環境使用。適用于衛星鏈路，天線遙控，光纖RF模擬調制等研究開發應用。1550nm20GHz緊湊型鈮酸鋰強度調制器型號IMC-1550-20IMC-1550-20-PMIMC-1550-20-LD最大
美國Optilab公司緊湊型鈮酸鋰電光強度調制器操作波長：1530-1610nm，帶寬20GHz，30GHz，40GHz，低插損，高回損，高消光比，集成PD，超低溫版低至-55℃可供用戶選擇應對各種惡劣環境使用。適用于衛星鏈路，天線遙控，光纖RF模擬調制等研究開發應用。
|
1550nm 20GHz 緊湊型鈮酸鋰強度調制器 |
|||
|
型號 |
IMC-1550-20 |
IMC-1550-20-PM |
IMC-1550-20-LD |
|
最大輸入光功率（mW） |
≤100mW |
||
|
工作波長 |
1530 to 1610 nm |
||
|
插入損耗 |
4.0 dB typ. ; 4.5 dB max. |
||
|
消光比 |
≥ 25 dB min. |
||
|
光回損 |
≤- 45 dB |
||
|
S21 帶寬 |
20 GHz typ. ; 15 GHz min. |
||
|
S11 回損 |
≤ -13 dB @ 10 GHz |
≤ 10 dB @ 10 GHz |
|
|
Vπ (RF Port) |
6.7 V typ. @ 10 GHz |
6.0 V typ. @ 10 GHz |
5.5 V typ. @ 10 GHz |
|
RF Input power |
27 dBm max. |
||
|
Vπ (Bias Port) |
< 5 V @ DC |
< 4 V @ DC |
|
|
PD 靈敏度 |
20 mA/W min., 30 mA/W typ. |
||
|
操作溫度范圍 |
-30 °C to +60 °C |
||
|
操作溫度范圍(TQ版本） |
-55 °C to +75 °C |
||
|
輸入光纖類型 |
PM光纖 |
||
|
輸出光纖類型 |
SMF-28e |
PM光纖 |
SMF-28e |
|
光連接器 |
FC/APC（可根據用戶要求選擇各種連接器） |
||
|
1550nm 30GHz 緊湊型鈮酸鋰強度調制器 |
||
|
型號 |
IMC-1550-30-LD |
IMC-1550-30-LD-PM |
|
最大輸入光功率（mW） |
≤100mW |
|
|
工作波長 |
1530 to 1610 nm |
|
|
插入損耗 |
4.0 dB typ. ; 4.5 dB max. |
|
|
消光比 |
≥ 25 dB min. |
|
|
光回損 |
≤- 45 dB |
|
|
S21 帶寬 |
3 dB bandwidth >20GHz;6 dB bandwidth >30GHz |
|
|
S11 回損 |
≤ -10 dB @ up to 20 GHz |
|
|
Vπ (RF Port) |
1.6 V typ. @ 1 kHz;2.5 V typ. @ 10 GHz |
|
|
RF Input power |
27 dBm max. |
|
|
Vπ (Bias Port) |
< 3.0 V @ 1 kHz |
|
|
PD 靈敏度 |
0.05 ± 0.02 mA/mW |
|
|
操作溫度范圍 |
30 ºC to +75 ºC; |
|
|
操作溫度范圍(TQ版本） |
-55 ºC to +80 ºC |
|
|
輸入光纖類型 |
PM光纖 |
|
|
輸出光纖類型 |
PM 光纖or SMF-28 |
PM 光纖 |
|
光連接器 |
FC/APC（可根據用戶要求選擇各種連接器） |
|
|
1550nm 40GHz 緊湊型鈮酸鋰強度調制器 |
||
|
型號 |
IMC-1550-40-LD |
IMC-1550-40-LD-PM |
|
最大輸入光功率（mW） |
≤100mW |
|
|
工作波長 |
1530 to 1610 nm |
|
|
插入損耗 |
4.0 dB typ. ; 4.5 dB max. |
|
|
消光比 |
≥ 25 dB min. |
|
|
光回損 |
≤- 45 dB |
|
|
S21 帶寬 |
32 GHz typ. |
|
|
S11 回損 |
≤ -10 dB @ up to 40 GHz |
|
|
Vπ (RF Port) |
1.6 V typ. @ 1 kHz;3.6 V typ. @ 30 GHz |
|
|
RF Input power |
27 dBm max. |
|
|
Vπ (Bias Port) |
< 3.0 V @ 1 kHz |
|
|
PD 靈敏度 |
0.05 ± 0.02 mA/mW |
|
|
操作溫度范圍 |
30 ºC to +75 ºC; |
|
|
操作溫度范圍(TQ版本） |
-55 ºC to +80 ºC |
|
|
輸入光纖類型 |
PM光纖 |
|
|
輸出光纖類型 |
PM 光纖or SMF-28 |
PM 光纖 |
|
光連接器 |
標準：FC/APC（可根據用戶要求選擇各種連接器） |
|
