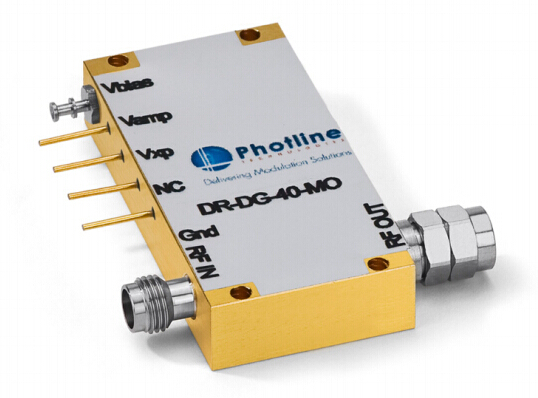

數字驅動器(Photline)
DR-DG系列用于高速數字調制的調制器驅動器，具有極低的上升/下降時間、低抖動、高信噪比等優點。帶寬可以選擇10，20，40GHz等。單一電源供電使得該驅動器安全并易于使用，增益和交叉點可控制，可以得到理想的輸出電壓。Medium-Ouput和High-Ouput兩種電壓輸出供選擇，可配備熱沉。
- 產品名稱： 數字驅動器(Photline)
- 合作廠商： 法國Photline公司
- 產品型號： DR-DG
詳細信息
|
產品名稱：數字驅動器 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
DR-DG系列用于高速數字調制的調制器驅動器，具有極低的上升/下降時間、低抖動、高信噪比等優點。帶寬可以選擇10，20，40GHz等。單一電源供電使得該驅動器安全并易于使用，增益和交叉點可控制，可以得到理想的輸出電壓。Medium-Ouput和High-Ouput兩種電壓輸出供選擇，可配備熱沉。
|
|
|
主要特點： |
主要應用： |
|
|
|
|
·高帶寬
·高輸出電壓
·低抖動
·低噪聲
|
·LiNbO3 & InP調制器
·數字通信
·R & D
|
|
主要參數： |
|
|
Medium-Output |
||||
|
參數 |
單位 |
DR-DG-12-MO |
DR-DG-20-MO |
DR-DG-40-MO |
|
低頻 @-3dB |
kHz |
< 50 |
< 50 |
< 50 |
|
高頻 @-3dB |
GHz |
> 12 |
> 22 |
> 36 |
|
小信號增益 typ |
dB |
28 |
26 |
26 |
|
飽和輸出功率 |
dBm |
> 22 |
23 |
> 20 |
|
輸出電壓 |
V |
5 ~ 9 |
5 ~ 9 |
6.5 |
|
上升/下降時間 |
ps |
15 / 20 |
13 / 18 |
8 / 12 |
|
噪聲系數 |
dB |
3.5 ~ 6 |
3.5 ~ 6 |
5 |
|
High-Output |
|||
|
參數 |
單位 |
DR-DG-10-HO |
DR-DG-20-HO |
|
低頻 @-3dB |
kHz |
< 80 |
< 80 |
|
高頻 @-3dB |
GHz |
7 |
23 |
|
小信號增益 typ |
dB |
35 |
29 |
|
飽和輸出功率 |
dBm |
> 26 |
> 26 |
|
輸出電壓 |
V |
12 |
12.5 |
|
上升/下降時間 |
ps |
24.5 / 24.5 |
12 / 16 |
|
噪聲系數 |
dB |
5 |
5 |
|
尺寸 |
mm |
52 x 25.6 |
|
