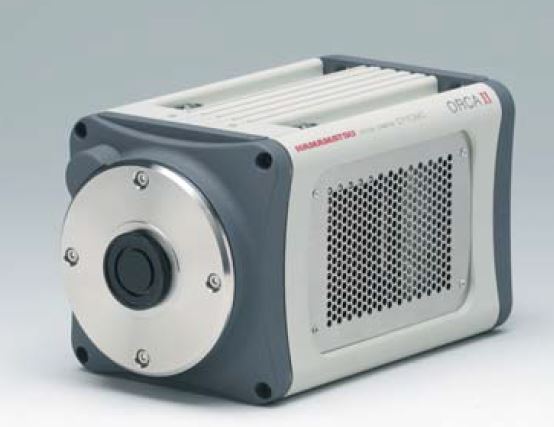

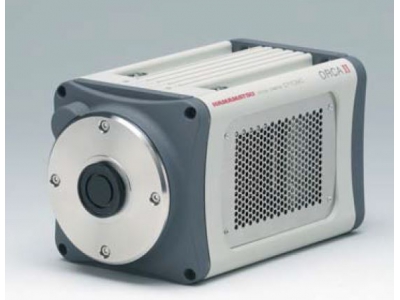

型號

C11090-22B

相機頭類型

真空封裝風冷/水冷頭

成像設備

背照式幀轉移CCD

有效像元

1024 (H) × 1024 (V)

像元尺寸

13 μm (H) × 13 μm (V)

有效成像面積

13.3 mm (H) × 13.3 mm (V)

滿阱容量

1×1: 80 000電子

讀出速度

3.15 幀/秒

讀出噪聲

6 electrons rms（典型值）

像元時鐘速度

高精度讀出：312.5 kHz
高速度讀出：5 MHz

曝光時間

內同步模式/高精度讀出：3.53 s to 120 min（312.5 kHz）
內同步模式/高速度讀出：307 ms to 120 min（5 MHz）
外同步模式/高精度讀出：400 ms to 120 min
外同步模式/高速度讀出：20 ms to 120 min

冷卻方式

強制風冷
水冷

制冷溫度

強制風冷/溫控：-65 ℃穩定(0 ℃ to +30 ℃)
水冷/溫控：-75 ℃ (水溫：+20 ℃)
水冷/最大冷卻：-90 ℃ (水溫：低于+10 ℃)

暗電流

強制風冷(-65 ℃): 0.0065 electron/pixel/s (典型值)
水冷(-75 ℃): 0.0012 electron/pixel/s (典型值)

動態范圍

13 333:1

模擬增益

高精度讀出：×1, ×4, ×18
高速度讀出：×1 to ×6

子陣列

每8行大小(水平，垂直) 位置可以設定

拼接

2 × 2, 4 × 4, 8 × 8

外觸發模式

邊沿觸發、電平觸發、起始觸發、同步讀出觸發

觸發輸出

曝光時序輸出，可編程時序輸出（延時和脈沖長度可變），觸發準備輸出

接口

IEEE1394b

A/D轉換

16 bit

鏡頭卡口

C-mount

電源

AC 100 V to 240 V, 50 Hz / 60 Hz

功耗

Approx. 120 VA

環境溫度

0 ℃ to +40 ℃

保證性能溫度

0 ℃ to +30 ℃

環境存儲溫度

-10 ℃ to +50 ℃

環境操作濕度

無凝結最大70 %

拼接

1×1

2×2

4×4

8×8

幀速

高精度讀出

0.28

0.55

1.04

1.88

高速度讀出

3.15

4.85

6.64

8.13
